Prepare

Packet Tracer：官网完成注册后下载即可

MAC 欺骗

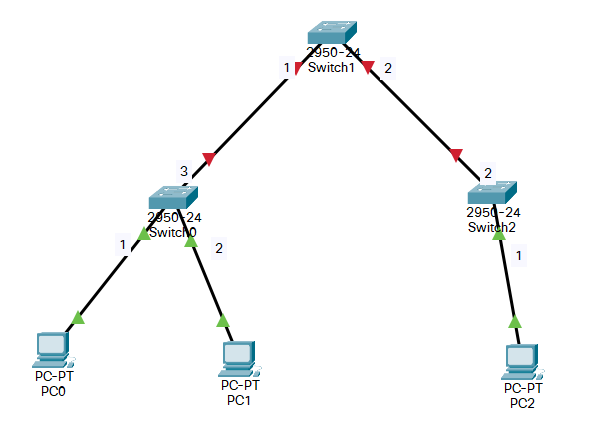

1、搭建网络结构

需要注意 PC 与交换机之间采用直通线互连，交换机与交换机之间采用交叉线互连

直通线：一般连接不同的设备

交叉线：一般用于相同设备的连接

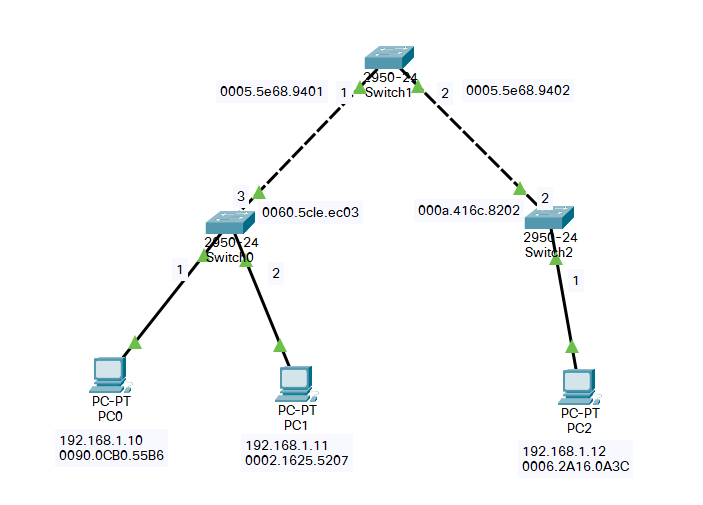

2、配置 IP

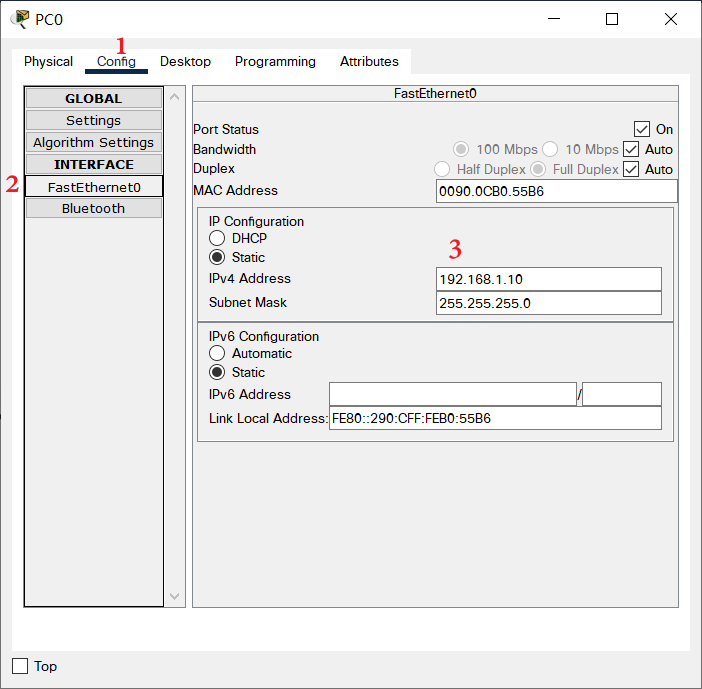

点击目标 PC ，在 Config - FastEthernet0 中配置静态 IP 地址

Host	IP	MAC
PC0	192.168.1.10	0090.0CB0.55B6
PC1	192.168.1.11	0002.1625.5207
PC2	192.168.1.12	0006.2A16.0A3C

3、测试

使用 ICMP 报文（ping）完成 PC0,1,2 之间的通信测试

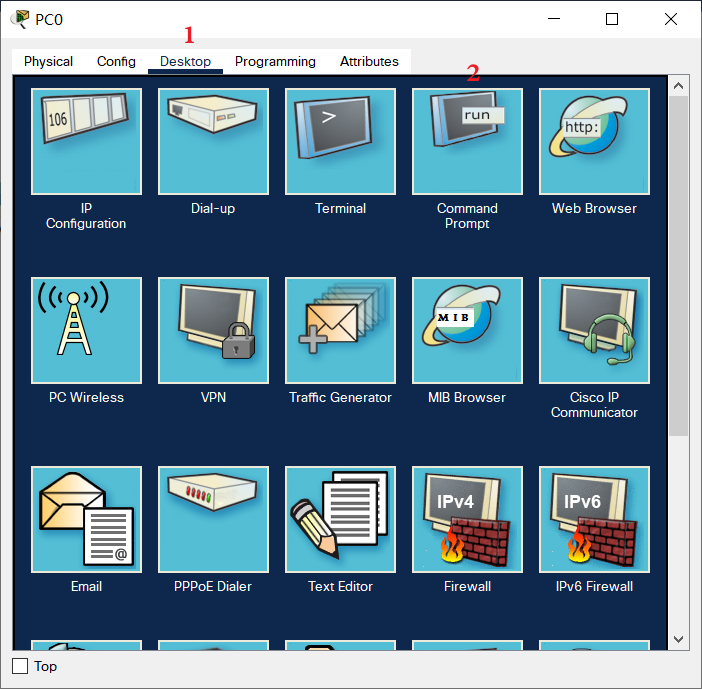

点击 PC0 在 Desktop - Command Prompt 中输入 ping 命令即可

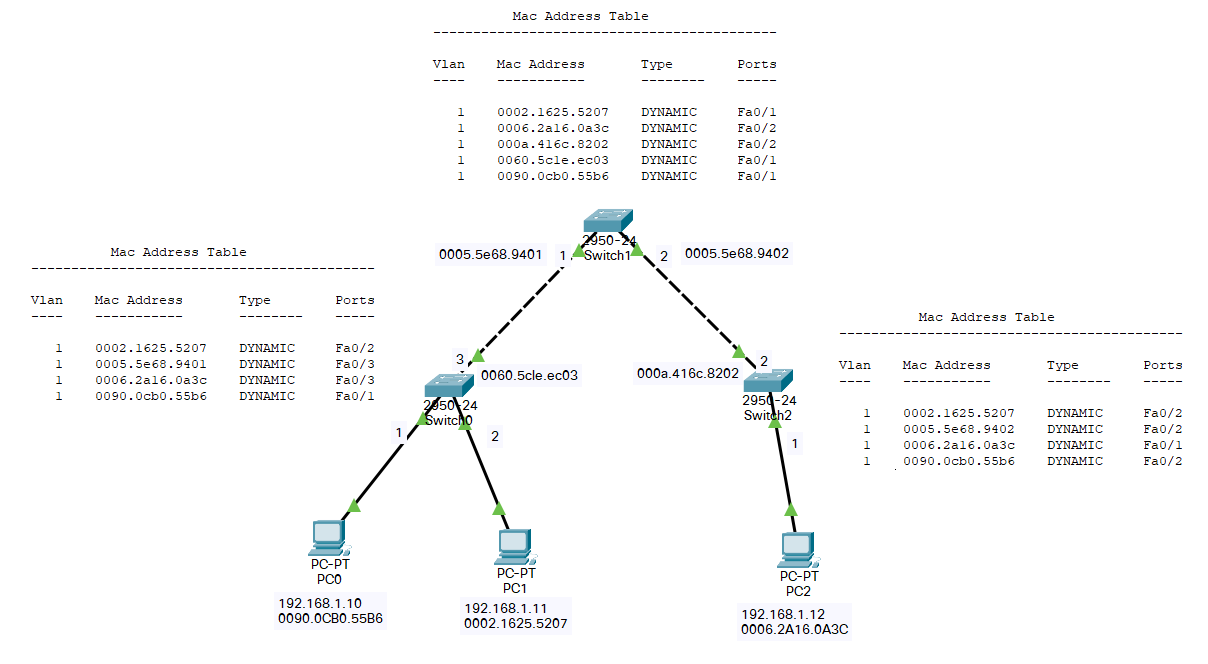

4、查看正确的转发表

Tips：每台 PC 都要对其它 PC 进行一次成功的 ping 操作才能得到完整的转发表；

交换机转发表查看方式：

a、点击目标交换机进入 CLI 窗口

b、窗口中一直输入 exit 命令（小白做法）直到到达用户模式（Swtich>）

c、输入 enable 进入特权模式

d、输入 show mac-address-table

5、模拟操作模式查看正常通信过程

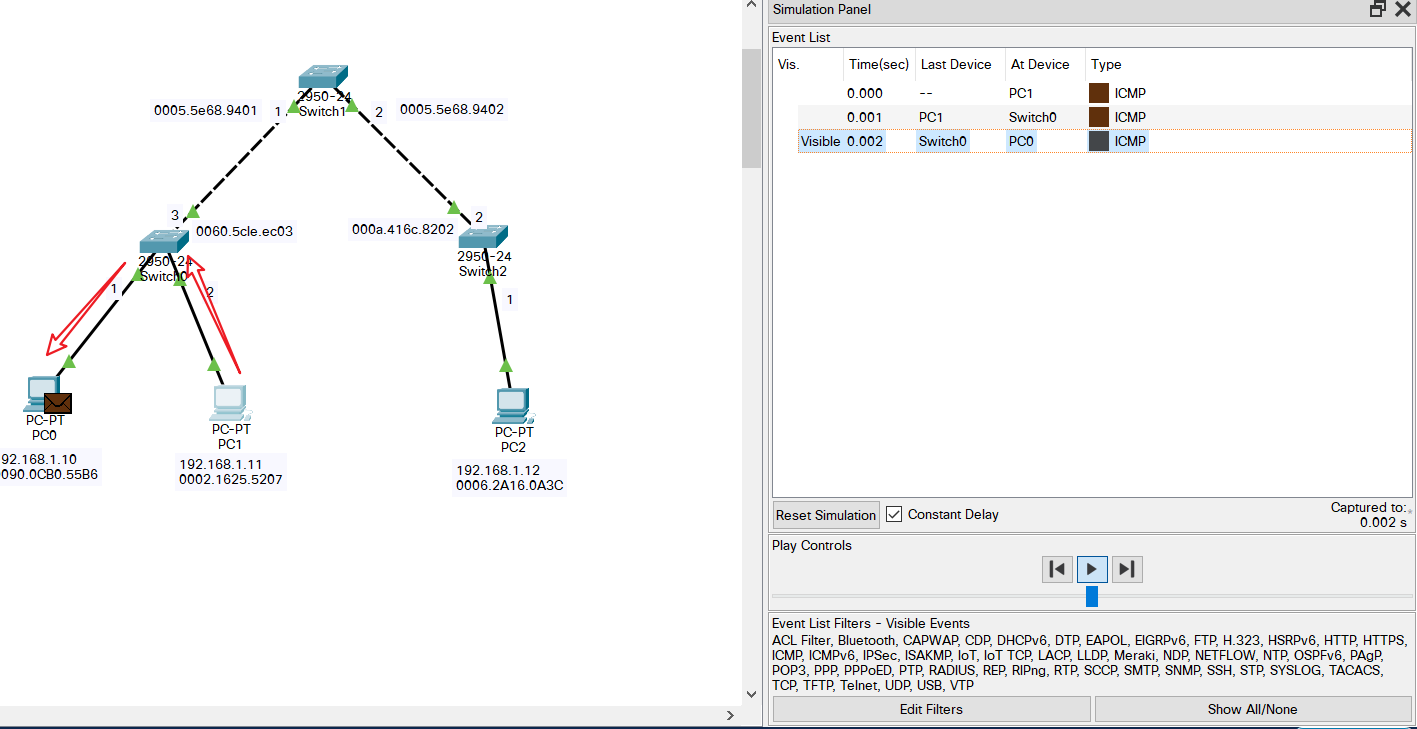

a、点击右下角的 simulation 进入模拟操作模式

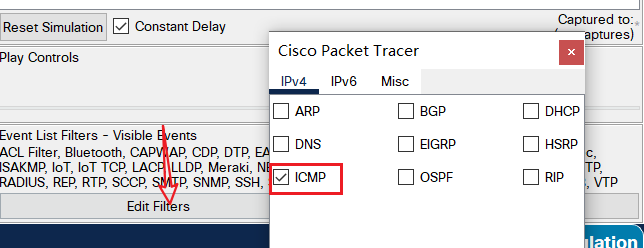

b、点击 Edit Filters 配置好过滤器，使得能够检测到 ICMP 报文的转发过程

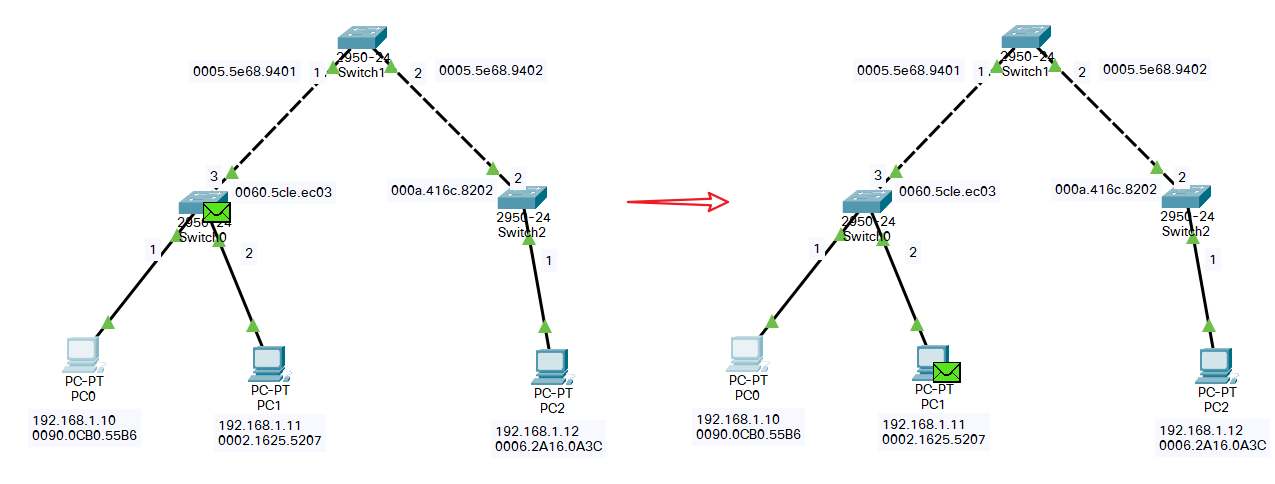

c、使用 PC1 ping PC0 查看过程动画

6、MAC 欺骗

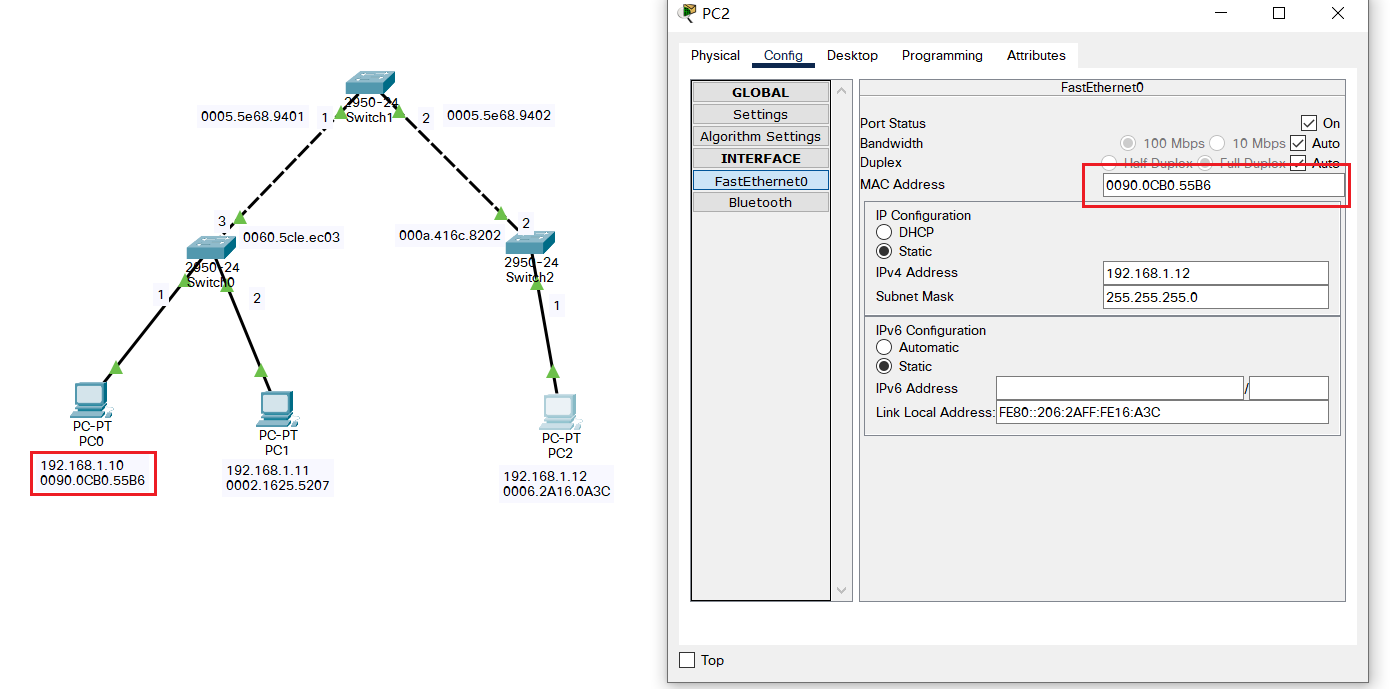

切换回实时操作模式，将 PC2 的 MAC 地址更改为 PC0 的 MAC 地址

7、通信欺骗

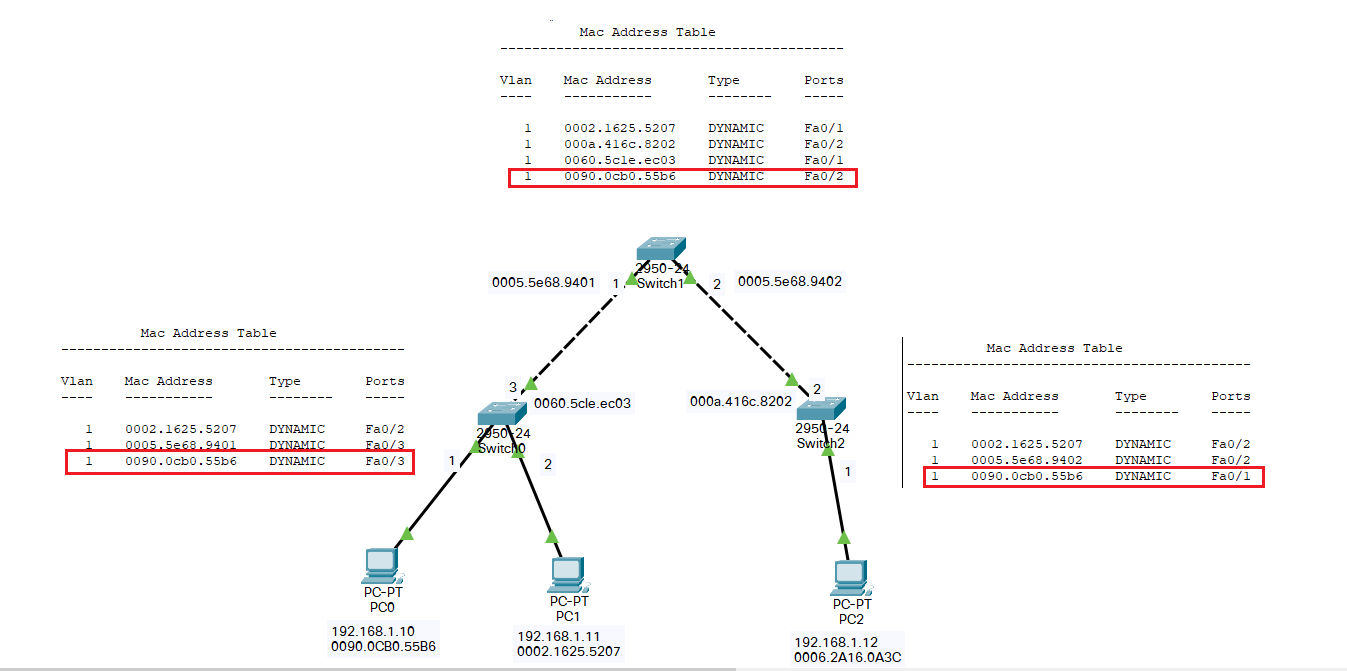

使用 PC2 对 PC1通信后查看转发表信息：可以看到 PC2 成功伪造了 PC0 的身份，欺骗了各个交换机：Switch0 认为 0090…. 应该走端口 3 去找 Switch 1，Switch 1 认为 0090 应该走端口 2 去找 Switch 2，Switch 2 认为 0090…. 应该走端口 1 ，即找 PC2

8、模拟 PC1 与 PC0 的通信

切换到模拟操作模式：

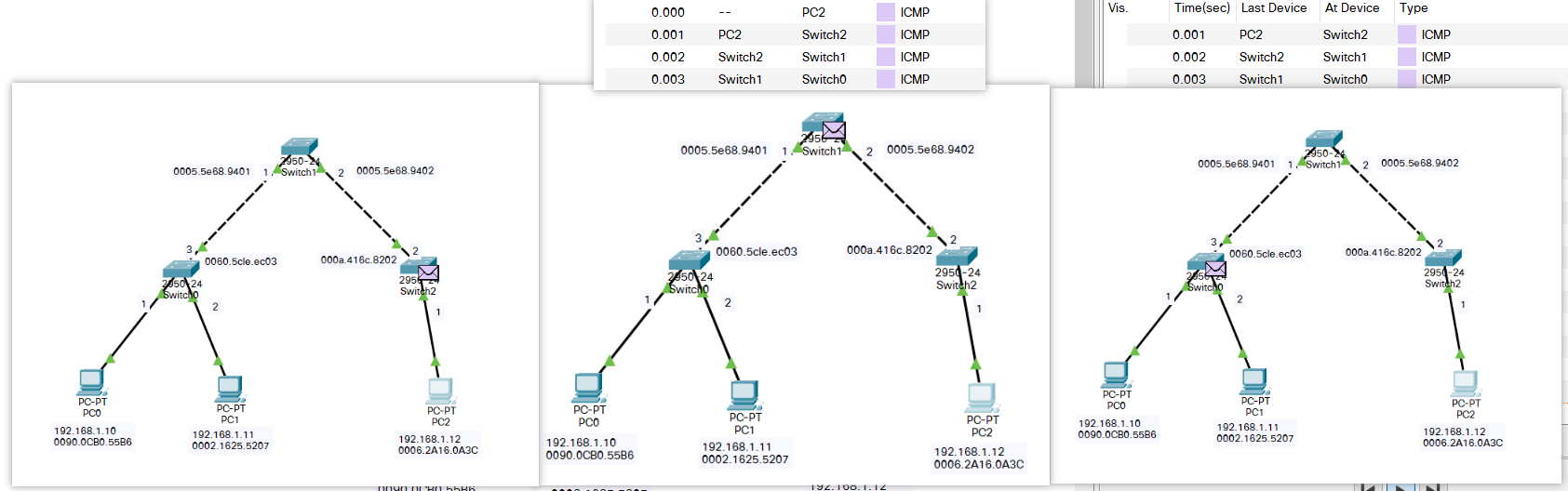

a、PC1 ping PC0 的 IP 地址

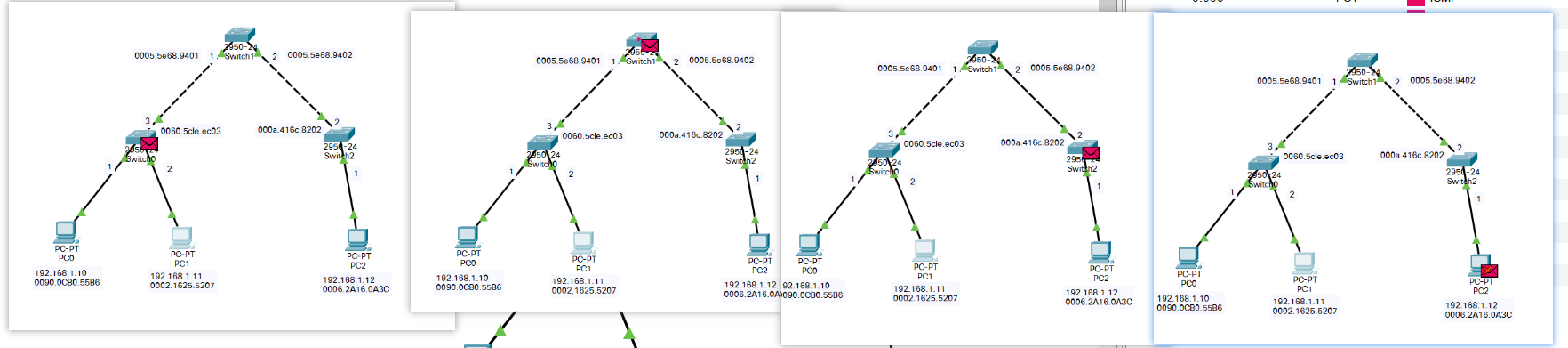

b、查看动画，发现 PC2 欺骗成功

VLAN 防 MAC 欺骗

Target：通过 VLAN 的划分，隔离攻击者 PC2 与 PC1，使得 PC2 无法冒充”友军“

1、添加 VLAN

Switch>enable					# 进入特权模式
Switch\# configure terminal 	# 进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)\#vlan 2			# 创建vlan（id=2）并进入其配置模式
Switch(config-vlan)\#name vlan2 # 对该 vlan 定义一个名称

2、分配接入端口

Switch\#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.

# 进入 1 号端口的配置模式
Switch(config)\#interface FastEthernet 0/1
# 将该端口指定为接入端口
Switch(config-if)\#switchport mode access
# 将该接入端口分配给 vlan 2
Switch(config-if)\#switchport access vlan 2
Switch(config-if)\#exit			# 回到全局配置模式
# 同理配置 2 号端口，并分给给 vlan 2
Switch(config)\#interface FastEthernet 0/2
Switch(config-if)\#switchport mode access
Switch(config-if)\#switchport access vlan 2

3、查看配置结果

在特权模式下输入命令 show running-config

可以查看到 1 号端口和 2 号端口均分配给了 VLAN 2

4、检验结果

a、当前状态 Switch 转发表遗忘了之前的信息，攻击者 PC2 有机可乘

该 mac-address 是 Switch 0 与 Switch 1 之间的

b、PC2 使用 PC0 的 MAC 地址，ping PC1，可以看出到达 Switch 0 后，因为不属于一个 VLAN 包就被丢弃了。欺骗失败！

c、在检测下 PC0 能否与 PC1 正常通信：通信成功
